简答题电气和自动化控制工程(2019年)
工程背景资料如下：
1.图3-Ⅲ-5-1为大厦公共厕所电气平面图，图3-Ⅲ-5-2为配电系统图及主要材料设备图例表。该建筑物为砖、混凝土结构，单层平屋面，室内净高为3.3m。图中括号内数字表示线路水平长度，配管嵌入地面或顶板内深度均按0.1m计算。配管配线规格为：BV2.5m²,2~3根穿刚性阻燃管PC20;BV4m²,3根穿刚性阻燃管PC25。
2.该工程的相关定额、主材单价及损耗率见表3-Ⅲ-5-1。

3.该工程的管理费和利润分别按人工费的45%和15%计算。
4.相关分部分项工程量清单项目编码及项目名称见表3-Ⅲ-5-2。

5.答题时不考虑配电箱的进线管和电缆，不考虑开关盒、灯头盒和接线盒。
问题：
1.按照背景资料1～5及题中图示，根据《建设工程工程量清单计价标准》GB/T50500—2024和《通用安装工程工程量计算标准》GB/T50856—2024的规定，计算WL1~WL3配管、配线的工程量。
2.假定PC20工程量为60m、PC25工程量为25m、BV2.5mm²工程量为130m、BV4mm²工程量为70m,其他工程量根据给定图纸计算，编制分部分项工程量清单，计算各分部分项工程的综合单价与合价(表3-Ⅲ-5-3)。(计算过程和结果数据均保留两位小数)

3.假定该工程分部分项工程费为30000.000元；单价措施项目费为1000.00元；总价措施项目仅考虑安全生产措施费，安全生产措施费按分部分项工程费的2%计取；计日工10个，单价300.00元/工日(不含管理费和利润);其他未提及项目不考虑；增值税税率按9%计取。按《建设工程工程量清单计价标准》GB/T50500—2024编制完成表3-Ⅲ-5-4。

参考答案：暂无进入在线模考

1.WL1
PC20(2线):1.3+2.2+2.7+2.4+2.4+1.8+1.8+0.6+2.7+3.5+3.8+3.5+(3.3+0.1-1.5-0.8)+(3.3+0.1-2.5)×2+(3.3+0.1-1.3)×2=35.80(m)
PC20(3线):1.5+1.8+1.8+1.8+(3.3+0.1-1.3)×4=15.30(m)
PC20合计：35.80+15.30=51.10(m)
BV2.5mm²:(0.8+0.6)×2+35.8×2+15.3×3=120.30(m)
WL2
PC25:(1.5+0.1)+0.9+1+2+(0.3+0.1)×5=7.50(m)
BV4mm²:[(0.8+0.6)+7.5]×3=26.70(m)WL3
PC25:(1.5+0.1)+3+2.3+(1.4+0.1)×3=11.40m
BV4mm²:[(0.8+0.6)+11.40]×3=38.40m
PC25合计：7.50+11.40=18.90(m)
BV4mm²合计：26.70+38.40=65.10(m)

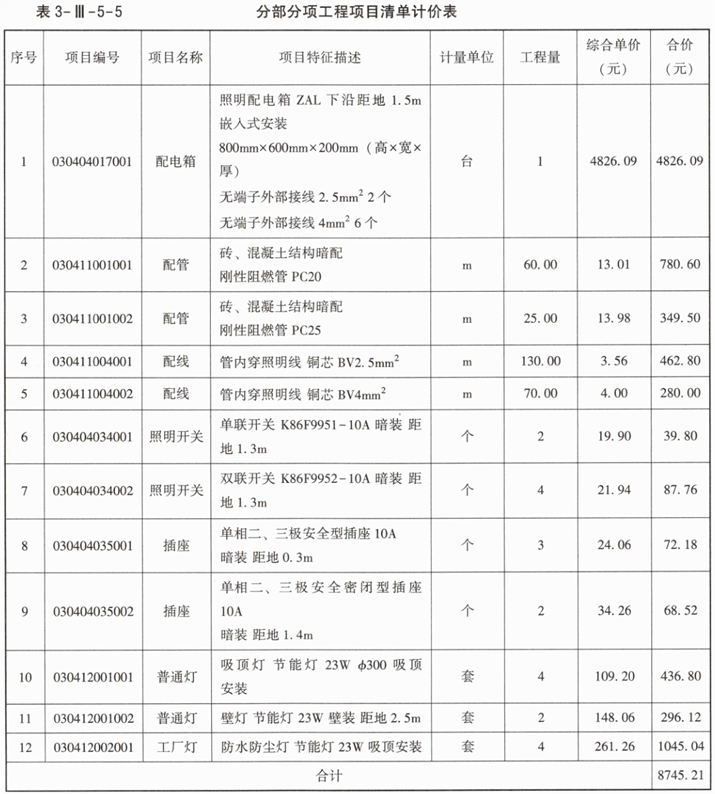

2.参见表3-Ⅲ-5-5。

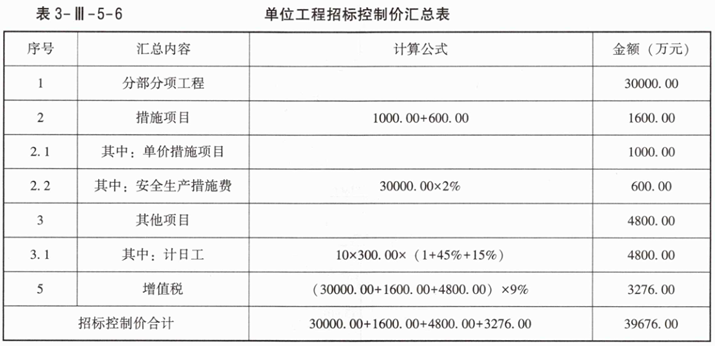

3.参见表3-Ⅲ-5-6。
