电气和自动化控制工程(2021年) 工程背景资料如下： 1.某教学楼为砖、混凝土结构，层高3.3m。图3-Ⅲ-7-1为某建筑照明插座图，图3-考呗网

案例分析

简答题电气和自动化控制工程(2021年)
工程背景资料如下：
1.某教学楼为砖、混凝土结构，层高3.3m。图3-Ⅲ-7-1为某建筑照明插座图，图3-Ⅲ-7-2为配电系统图及主要材料设备图例表。
图中括号内数字表示线路水平长度，配管、配线规格为：BV2.5mm²,2~3根穿刚性阻燃管PC20;4~6根穿刚性阻燃管PC25;BV4mm²,2~3根穿刚性阻燃管PC25。

2.该工程的相关定额、主材单价及损耗率见表3-Ⅲ-7-1。

3.该工程的管理费和利润分别按人工费的45%和15%计算。
4.相关分部分项工程量清单项目编码及项目名称见表3-Ⅲ-7-2。

5.计算工程量时，不考虑配管嵌入地面或顶板内深度、开头盒、灯头盒、接线盒等。相关定额消耗量及价格见表3-Ⅲ-7-3。

问题：
1.按照背景资料1~5和图3-Ⅲ-7-1所示，根据《建设工程工程量清单计价标准》GB/T50500—2024和《通用安装工程工程量计算标准》GB/T50856—2024的规定，计算WL1、WL2、WL3、WL4配管、配线的工程量。
2.假定PC20工程量为100.00m,PC25工程量为80.00m,BV2.5mm²工程量为310.00m,BV4mm²工程量为280.00m,其他工程量根据给定图纸计算。编制分部分项工程量清单，完成表3-Ⅲ-7-4。

3.假定该配电系统中，刚性阻燃管PC20的工程量为40m,接线盒2个。该企业定额安装接线盒人工消耗量为0.036工日/个接线盒、接线盒安装损耗率2%,每个接线盒单价10.00元，其他材料费0.90元。根据本题背景资料和表3-Ⅲ-7-3、《建设工程工程量清单计价标准》GB/T50500—2024和《通用安装工程工程量计算标准》GB/T50856—2024的规定，计算砖、混凝土结构暗配刚性阻燃管PC20定额基价的人工费，并完成表3-Ⅲ-7-5。根据结果完成砖、混凝土结构暗配刚性阻燃管PC20的综合单价计算，写出计算过程，将结果填入表3-Ⅲ-7-6(接线盒的安装及主材费用含在刚性阻燃管PC20安装项目综合单价中)。
(计算过程和结果数据均保留两位小数)

参考答案：暂无进入在线模考

1.(1)WL1:
PC20:(3.3-0.45-1.8)+2.2+2.6×2+4×6=32.45(m)
PC25:1.2+(3.3-1.3)=3.20(m)
BV2.5mm²:32.45×3+3.20×4+(0.3+0.45)×3=112.40(m)
(2)WL2:
PC20:(3.3-1.8-0.45)+2.4+2.7+1+(3.3-1.3)=9.15(m)
BV2.5mm²:9.15×3+(0.3+0.45)×3=29.70(m)
(3)WL3:
PC20:(3.3-1.8-0.45)+2.9+4.9+1.6+(3.3-1.3)=12.45(m)
BV2.5mm²:12.45×3+(0.3+0.45)×3=39.60(m)
(4)WL4:
PC25:1.8+6.2+12.1+0.3×3=21.00(m)
BV4mm²:21.00×3+(0.3+0.45)×3=65.25(m)
(5)汇总：
PC20:32.45+9.15+12.45=54.05(m)
PC25:3.20+21.00=24.20(m)
BV2.5mm²:112.40+29.70+39.60=181.70(m)
BV4mm²:65.25(m)

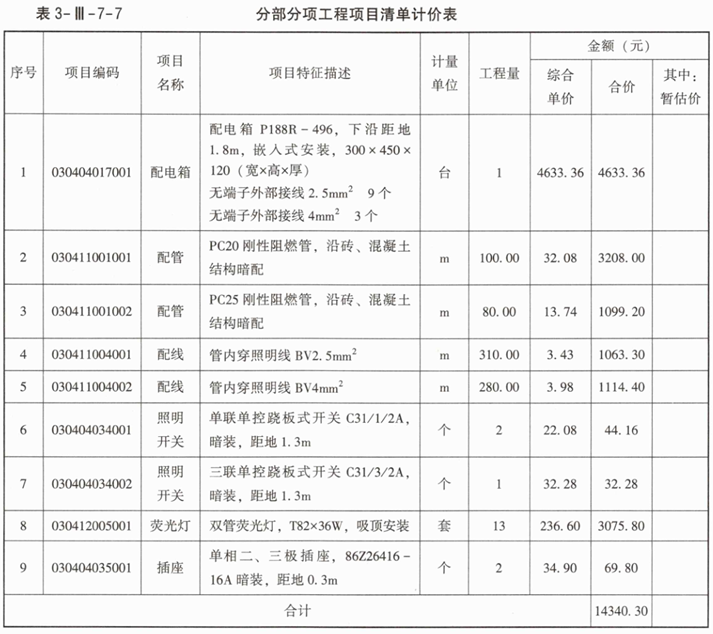

2.参见表3-Ⅲ-7-7。

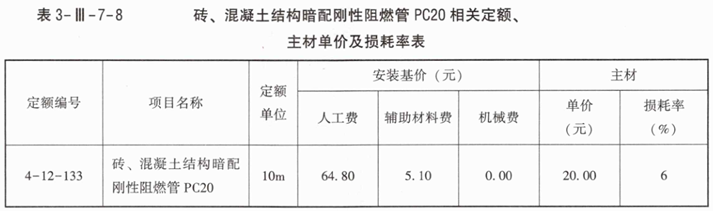

3.(1)砖、混凝土结构暗配刚性阻燃管PC20定额人工费：0.540×120=64.80(元),见表3-Ⅲ-7-8。

(2)人工费：64.80÷10+4.3×(2÷40)=6.70(元/m)
辅助材料费：5.1÷10+0.9×(2÷40)=0.56(元/m)
主材费：20×1.06+10×(2÷40)×1.02=21.71(元/m)
管理费和利润：6.70×(45%+15%)=4.02(元/m)
综合单价：6.70+0.56+21.71+4.02=32.99(元/m)

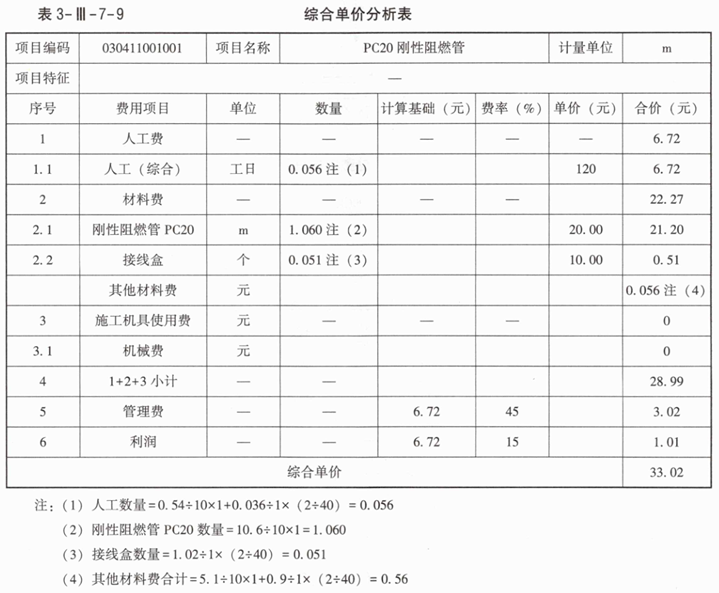

具体见表3-Ⅲ-7-9。
