简答题电气和自动化控制工程(2017年)
工程背景资料如下：
1.图3-Ⅲ-3-1为某配电房电气平面图，图3-Ⅲ-3-2为配电箱系统图，表3-Ⅲ-3-1为设备材料表。该建筑物为单层平屋面砖、混凝土结构，建筑物室内净高为4.00m,图中括号内数字表示线路水平长度，配管进入地面或顶板内深度均按0.05m计算，穿管规格：BV2.5mm²导线穿3~5根，均采用刚性阻燃管PC20,其余按系统图。

2.该工程的相关定额、主材单价及损耗率见表3-Ⅲ-3-2。

3.该工程的人工费单价(综合普工、一般技工和高级技工)为100元/工日，管理费和利润分别按人工费的40%和20%计算。
4.相关分部分项工程量清单项目编码及项目名称见表3-Ⅲ-3-3。

问题：
1.按照背景资料1~4和图3-Ⅲ-3-1及图3-Ⅲ-3-2所示内容，根据现行国家标准《建设工程工程量清单计价标准》GB/T50500—2024和《通用安装工程工程量计算标准》GB/T50856—2024的规定，计算各分部分项工程量，并将配管(PC20、PC40)和配线(BV2.5mm²、BV16mm²)的工程量计算式与结果填写在指定位置，见表3-Ⅲ-3-4;计算各分部分项工程的综合单价与合价，编制完成表3-Ⅲ-3-5。(答题时不考虑总照明配电箱的进线管道和电缆，不考虑开关盒和灯头盒)

2.设定“该工程总照明配电箱AL”的清单工程量为1台，其余条件均不变，根据背景资料中的相关数据，列式计算配电箱AL综合单价。
(计算结果保留两位小数)

参考答案：暂无进入在线模考

1.(1)工程量计算表见表3-Ⅲ-3-6。

与识图顺序一致的手算过程(计算思路):
1)PC20管：
(4+0.05-1.5-0.8)+1.88+0.7+(4+0.05-1.3)+1.43+3.6×4+3.1×7+2.4+1.95+(4+0.05-1.3)=51.71(m)
2)PC40管：(1.5+0.05)+12.6+(0.5+0.05)=14.70(m)
3)管内穿2.5mm²线：
三线：(0.6+0.8)×3+[(4+0.05-1.5-0.8)+1.88+1.43+3.6×2+3.1×5+2.4]×3=94.68(m)
四线：(3.6×2+3.1×2)×4=53.60(m)
五线：[0.7+(4+0.05-1.3)+1.95+(4+0.05-1.3)]×5=40.75(m)
合计：94.68+53.60+40.75=189.03(m)
4)管内穿16mm²线：
(0.6+0.8)×5+[(1.5+0.05)+12.6+(0.5+0.05)]×5+(0.3+0.3)×5=83.50(m)

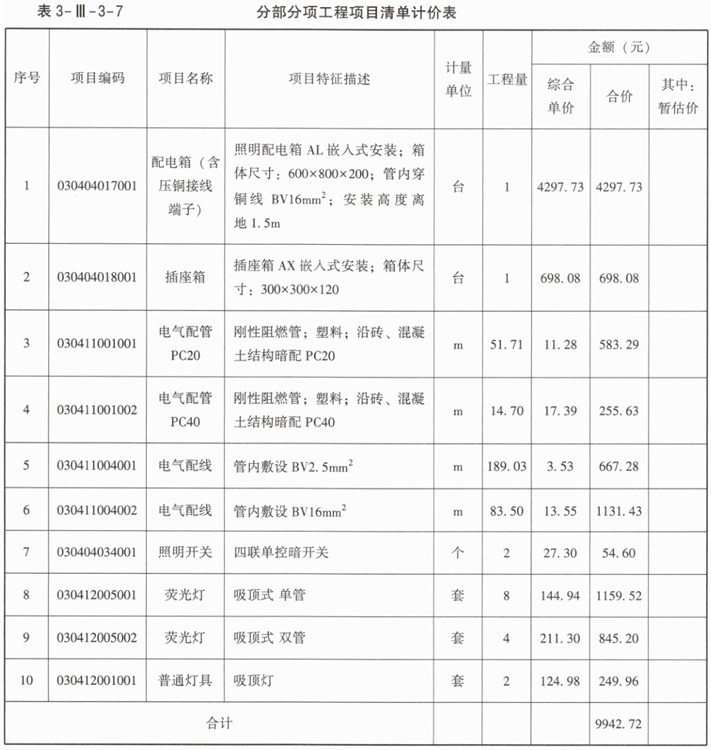

(2)分部分项工程项目清单计价表见表3-Ⅲ-3-7。

综合单价及合价的计算过程如下：
1)配电箱(含压铜接线端子):1×[131.5+37.9+4000+131.5×(40%+20%)+3×(1.2+1.44+1.2×60%)+5×(2.5+3.87+2.5×60%)]=4297.73(元)
2)插座箱：1×[102.3+34.4+500+102.3×(40%+20%)]=698.08(元)
3)电气配管PC20:51.71×(5.4+0.52+1.06×2+5.4×60%)=51.71×11.28=583.29(元)
4)电气配管PC40:14.70×(6.66+1.43+1.06×5+6.66×60%)=14.70×17.39=255.63(元)
5)管内敷设BV2.5mm²电气配线：189.03×(0.81+0.15+1.16×1.8+0.81×60%)=189.03×3.53=667.28(元)
6)管内敷设BV16mm²电气配线：83.50×(0.81+0.18+1.05×11.5+0.81×60%)=83.50×13.55=1131.43(元)
7)照明开关：2×(7+0.8+1.02×15+7×60%)=2×27.30=54.60(元)
8)单管荧光灯：8×(13.9+1.5+1.01×120+13.9×60%)=8×144.94=1159.52(元)
9)双管荧光灯：4×(17.5+1.5+1.01×180+17.5×60%)=4×211.30=845.20(元)
10)吸顶灯：2×(13.8+1.9+1.01×100+13.8×60%)=2×124.98=249.96(元)
2.配电箱AL综合单价=131.5×(1+40%+20%)+37.9+3×[1.2×(1+40%+20%)+1.44]+5×[2.5×(1+40%+20%)+3.87]+4000=4297.73(元)
