简答题[背景资料]
某机电工程公司施工总承包了一项大型原油储备库工程，该工程主要包括4台50000m3浮顶原油储罐及其配套系统和设施。工程公司项目部对50000m3浮顶罐的施工方案进行了策划，确定罐壁焊缝采用自动焊的主体施工方案，为了减少脚手架的搭设和投入，选用了适宜的内挂脚手架正装法组装管壁。确定主体施工方案后项目部编制了施工组织设计，并按规定程序进行了审批。
施工过程中，发生了如下事件：
事件1：由于罐壁自动焊接设备不能按计划日期到达施工现场，为不影响过程进度，项目部决定将罐壁焊缝自动焊改为焊条电弧焊(手工焊)。为此，项目部按焊条电弧焊方法修改了施工组织设计，由项目总工程师批准后实施。在施工过程中被专业监理工程师发现，认为改变罐壁焊接方法属于重大施工方案修改，项目部对施工组织设计变更的审批手续不符合要求，因此报请总监理工程师下达了工程暂停令。
事件2：项目部把储罐的焊接作为质量控制的重点，制定了合理的焊接顺序和工艺要求，并编制了质量预控方案。
事件3：储罐制作完毕后，项目部进行了试验
问题：
1．说明内挂脚手架正装法和外搭脚手架正装法脚手架的搭设区别。
2．事件1中，为什么监理工程师认为项目部对施工组织设计变更的审批手续不符合要求?
3．罐底安装时，边缘板焊接接头至底圈罐壁纵焊缝的距离有何要求？写出储罐罐底焊缝合理焊接工艺要求。
4．储罐的罐底应做什么试验，用什么方法？管壁应做什么试验，常用什么方法？

参考答案：暂无进入在线模考

1．外搭脚手架与内挂脚手架的区别有：
(1)脚手架搭设方法不同。
外搭脚手架随罐壁板升高而逐层搭设；内挂脚手架每组对一圈壁板，组成环形脚手架，作业人员可组对安装上一层壁板，脚手架从下至上交替使用。
(2)挂设移动小车位置不同。
外搭脚手架在壁板内侧挂设移动小车进行内侧施工；内挂脚手架在罐壁外侧挂设移动小车进行罐壁外侧施工。
(3)施工位置不同。
外搭脚手架在壁板内侧施工；内挂脚手架在罐壁外侧施工。
2．不符合要求的理由：施工单位的审批和实施程序不正确。施工组织设计一经批准，施工单位和工程相关单位应认真贯彻执行，未经审批不得擅自修改，原则的重大变更，须履行原审批手续。(4．0分)
3．(1)边缘板焊接接头至底圈罐壁纵焊缝的距离不应小于300mm。
(2)底板焊接要求：先焊中幅板，后焊边缘板；先焊短缝，后焊长缝；焊工均布，隔缝焊接，分段退焊，严禁一遍成型；罐底收缩缝应在底圈壁板和罐底板之间的角缝施焊完后才能进行；在底板排板图上注明焊接顺序，并向班组交底。
4．罐底板的所有焊缝采用真空箱试漏法进行严密性试验；罐壁进行严密性和强度试验，常用充水试验；

你可能感兴趣的试题

1背景资料
A公司承包50MW风电场项目施工。项目内容有：23台风力发电机组安装、混凝土基础施工、监控系统安装、防雷接地网安装、箱式变压器安装和电缆施工。A公司得到业主同意后，将混凝土基础施工分包给B公司，并签订了基础施工分包合同。

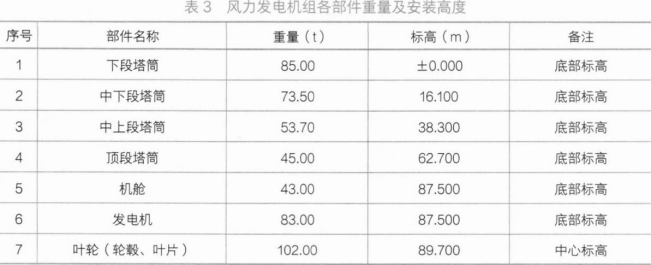

A公司进场后，针对项目地处山区，运输道路、作业环境较为复杂的情况，编制了施工组织设计。辨识了吊装过程的危险源，如起重机倾倒、机舱吊装就位脱钩、螺栓或工具高空坠落等。编制了风力发电机组专项施工方案，方案中选用的履带起重机在回转半径18m、吊装高度110m时，额定起重量为138t。吊钩重3．6t，叶轮吊装时吊索具重3．4t，发电机吊装时吊索具重4．0t，并组织专家论证审议通过。风力发电机组各部件重量及安装高度见表3。
