简答题某项目管道工程，内容有：建筑生活给水排水系统、消防水系统和空调水系统的施工。某分包单位承接该任务后，编制了施工方案、施工进度计划(表1中细实线)、劳动力计划(表2)和材料采购计划等；施工进度计划在审批时被否定，原因是给水与排水系统的先后顺序违反了施工原则，分包单位调整了该顺序(表1中粗实线)。

施工中，采购的第一批阀门(表3)按计划到达施工现场，施工人员对阀门开箱检查，按规范要求进行了强度和严密性试验，主干管上起切断作用的 DN400、DN300阀门和其他规格的阀门抽查均无渗漏，验收合格。

在水泵施工质量验收时，监理人员指出水泵进水管接头和压力表接管的安装存在质量问题(图1),要求施工人员返工，返工后质量验收合格。

建筑生活给水排水系统、消防水系统和空调水系统安装后，分包单位在单机及联动试运行中，及时与其他各专业工程施工人员配合协调，完成联动试运行，工程质量验收合格。
1.劳动力计划调整后，3月份和7月份的施工人员分别是多少?劳动力优化配置的依据有哪些?
2. 第一批进场阀门按规范要求最少应抽查多少个阀门进行强度试验?其中 DN300 闸阀的强度试验压力应为多少兆帕?最短强度试验持续时间是多少?
3.图1中的水泵运行时会产生哪些不良后果?绘出合格的返工部分示意图。
4.本工程在联动试运行中需要与哪些专业系统配合协调?

参考答案：暂无进入在线模考

1. 劳动力计划调整后，从施工进度计划和劳动力计划分析出3月份和7月份的施工人员，3月份和7月份的施工人员分别是20人和120人。
劳动力优化配置的依据：项目所需劳动力的种类及数量；项目的施工进度计划；项目的劳动力资源供应环境。
2.第一批进场的阀门按规范要求最少应抽查44个进行强度试验。DN300闸阀的强度试验压力应为2.4MPa(1.6MPa×1.5)。最短强度试验持续时间是180s。
阀门安装前，应做强度和严密性试验。试验应在每批(同牌号、同型号、同规格) 数量中抽查10%,且不少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。阀门的强度试验压力为公称压力(1.6MPa)的1.5倍。

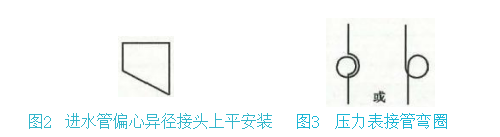

3. 水泵(图1)运行时会产生的不良后果：进水管的同心异径接头会形成气囊；压力表接管没有弯圈，压力表会有压力冲击而损坏。合格的返工部分示意图如图2、图3所示。

4. 本工程在联动试运行中，需要与建筑电气系统、通风空调风系统、火灾自动报警及联动系统、建筑装饰专业配合协调。
