消防安全案例分析

简答题某大型综合体建筑，地下3层，地上26层，一至四层为裙房，建筑高度为23.5m，五层以上为塔楼。总建筑高度为98.5m，总建筑面积约为11万m2（其中裙房部分的建筑面积约3.2万m2）。该建筑各层功能用途如下：地下一至三层为设备用房（面积572m2）及地下车库，地上一至三层为商场，四层为超市（层高5.6m，物品高度3m），五至二十六层为酒店。

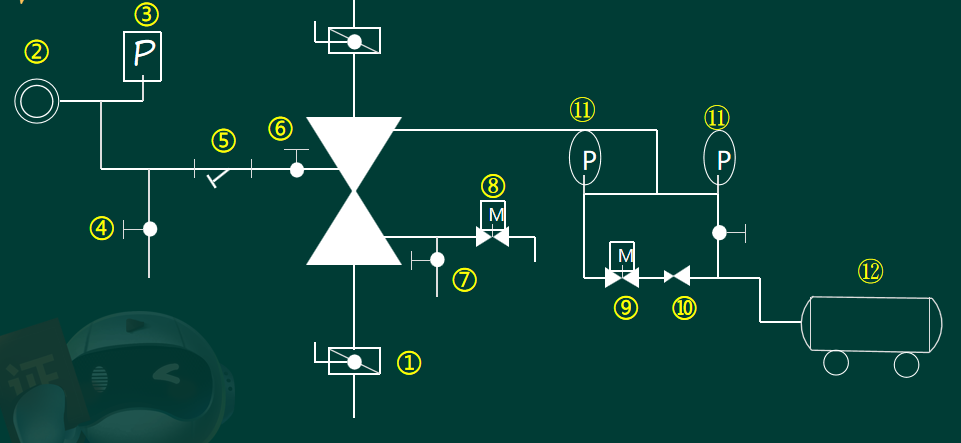

该建筑内设有自动喷水灭火系统，地下车库采用预作用自动喷水灭火系统，其他区域采用湿式自动喷水灭火系统。商场内吊顶为石膏板吊顶，超市内采用通透率85%的格栅类吊顶，吊顶距顶板1.2m，地下车库均不设吊顶。该商业建筑在地下二层设有750m3的消防水池1座，水池的有效容积和补水时间均符合要求，屋顶消防水箱间内设有消防稳压装置及50m³消防水箱1座。车库内设置的预作用报警阀组示意图如图所示，消防技术服务机构根据维保合同对该建筑自动喷水灭火系统进行检测维保工作，检测结果及发现的问题如下：
（1）该建筑设置一个预作用报警阀组，检测人员利用末端试水装置对系统进行充水时间测试，从火灾报警控制器确认火灾后1min，末端试水装置的出水压力为0.03MPa。车库内排烟管道的宽度1.3m，排烟管道下方未设置喷头。

（2）检测人员对设置在超市、商场和地下车库内的喷头进行检测，检测情况如下：
1）超市内喷头采用正方形布置，喷头间距为4.0m；
2）受格栅吊顶内梁等障碍物的影响，喷头设置在格栅吊顶下方；
3）商场内采用隐蔽式喷头；
4）地下车库内米用直立型喷头。
（3）检测人员对喷淋泵的启动功能测试时发现，火灾报警联动控制器处于手动状态时，压力开关动作，喷淋泵未启动。
根据以上材料，回答下列问题（26分）
1.确定车库内预作用系统作用面积、喷水强度以及商场、超市内湿式系统的喷水强度。
2.指出车库内预作用系统设置中存在的问题，并说明理由。预作用报警阀组数量是否满足要求，并说明理由。
3.指出该建筑内自动喷水灭火系统喷头设置中存在的问题，并说明理由。
4.该建筑喷淋泵启动功能是否正常？并说明理由。
5.指出图中⑦、⑧、⑨、⑩、⑪ 作用。

参考答案：暂无进入在线模考

1.确定车库内预作用系统作用面积、喷水强度以及商场、超市内湿式系统的喷水强度。
【答案】预作用系统作用面积：208m2。（0.5分）
预作用系统喷水强度8L/（min·m2）。（0.5分）
商场内湿式系统喷水强度：8L/（min·m2）。（0.5分）
超市内湿式系统喷水强度：10.4L（min·m2）。（0.5分）
【解析】根据《自动喷水灭火系统设计规范》GB50084-2017

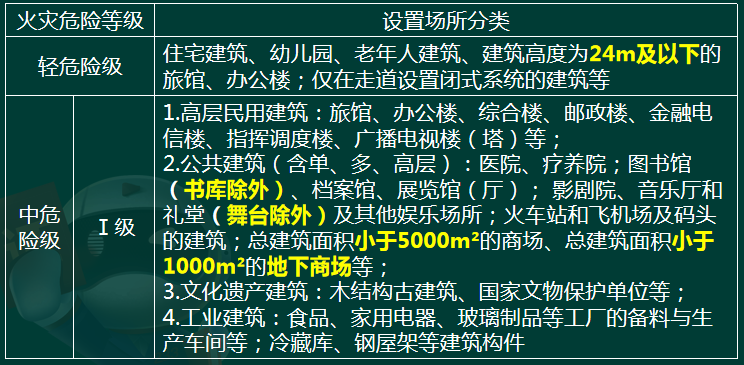

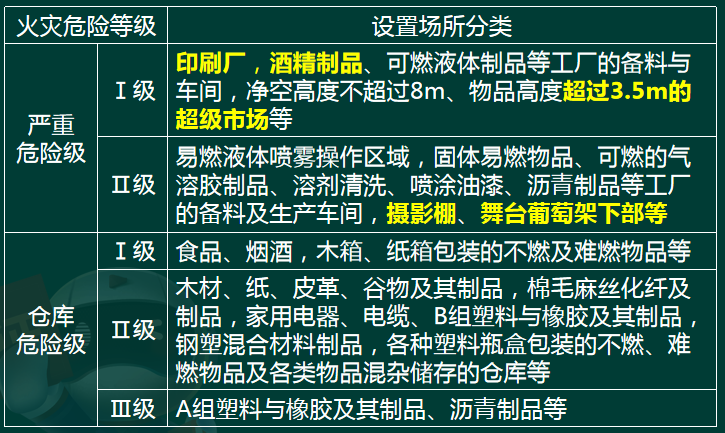

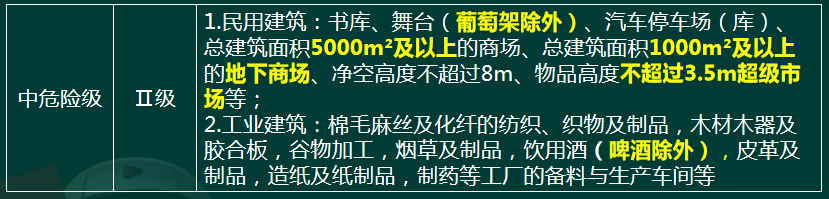

附录A 设置场所火灾危险等级分类

【解析】根据《自动喷水灭火系统设计规范》GB50084-2017
5.0.1 民用建筑和厂房采用湿式系统时的设计基本参数不应低于表5.0.1的规定。

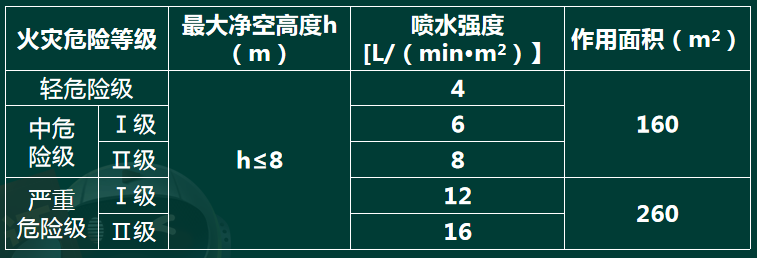

表 5.0.1 民用建筑和厂房采用湿式系统的设计基本参数

【解析】根据《自动喷水灭火系统设计规范》GB50084-2017 5.0.11 预作用系统的设计要求应符合下列规定：
1 系统的喷水强度应按本规范表5.0.1、表5.0.4-1~表5.0.4-5的规定值确定；
2 当系统采用仅由火灾自动报警系统直接控制预作用装置时，系统的作用面积应按本规范表5.0.1、表5.0.4-1~表5.0.4-5的规定值确定；
3 当系统采用由火灾自动报警系统和充气管道上设置的压力开关控制预作用装置时，系统的作用面积应按本规范表5.0.1、表5.0.4-1~表5.0.4-5规定值的1.3倍确定。
【解析】根据《自动喷水灭火系统设计规范》GB50084-2017 7.1.13 装设网格、栅板类通透性吊顶的场所，当通透面积占吊顶总面积的比例大于70％时，喷头应设置在吊顶上方，并符合下列规定：
1 通透性吊顶开口部位的净宽度不应小于10mm ，且开口部位的厚度不应大于开口的最小宽度；
2 喷头间距及溅水盘与吊顶上表面的距离应符合7.1.13的规定。
【解析】根据《自动喷水灭火系统设计规范》GB50084-2017

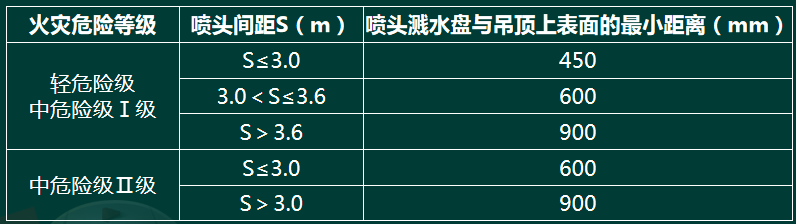

表7.1.13通透性吊顶场所喷头布置要求

【解析】根据《自动喷水灭火系统设计规范》GB50084-20175.0.13 装设网格、栅板类通透性吊顶的场所，系统的喷水强度应按本规范表5.0.1、表5.0.4-1~表5.0.4-5规定值的1.3倍确定，且喷头布置应按本规范第7.1.13条的规定执行。
2.指出车库内预作用系统设置中存在的问题，并说明理由。预作用报警阀组数量是否满足要求，并说明理由。
【答案】问题（1）：从火灾报警控制器确认火灾后1min，末端试水装置的出水压力为0.03MPa。（1分）
理由：火灾报警控制器确认火灾后1min，末端试水装置的出水压力不应低于0.05MPa。（1分）
【解析】根据《建筑消防设施检测技术规程》XF503-20044.6.5.3 预作用系统 4.6.5.3.2 火灾报警控制器确认火灾后2min，末端试水装置的出水压力不应低于0.05MPa。
问题（2）：车库内排烟管道的宽度1.3m，排烟管道下方未设置喷头。（1分）理由：当梁、通风管道、成排布置的管道、桥架等障碍物的宽度大于1.2m时，其下方应增设喷头。（1分）

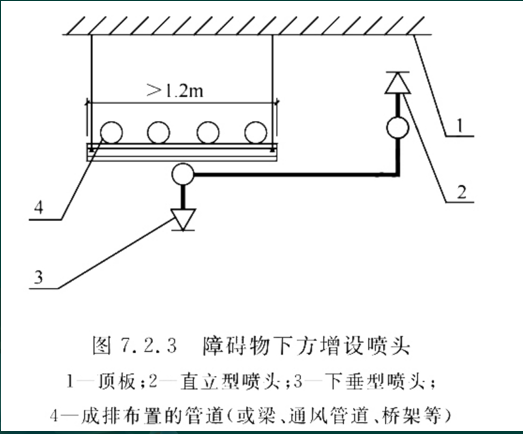

【解析】根据《自动喷水灭火系统设计规范》GB50084-20177.2.3 当梁、通风管道、成排布置的管道、桥架等障碍物的宽度大于1.2m时，其下方应增设喷头（图7.2.3）；采用早期抑制快速响应喷头和特殊应用喷头的场所，当障碍物宽度大于0.6m时，其下方应增设喷头。

【答案】预作用报警阀组数量满足要求。（1分）
理由：地下车库总建筑面积为：（110000-32000）×3/29-572=7496.97m2 。
地下车库需要设置的洒水喷头数量=7496.97/11.5=652只。
地下车库需要设置的预作用报警阀组数量=652/800=1个。（2分）
【解析】根据《自动喷水灭火系统设计规范》GB50084-2017 7.1.2 直立型、下垂型标准覆盖面积洒水喷头的布置，包括同一根配水支管上喷头的间距及相邻配水支管的间距，应根据设置场所的火灾危险等级、洒水喷头类型和工作压力确定，并不应大于表7.1.2的规定，且不应小于1.8m。

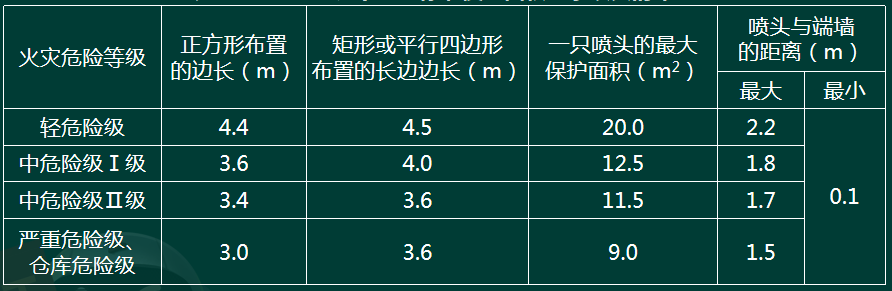

【解析】根据《自动喷水灭火系统设计规范》GB50084-2017 表7.1.2 直立型、下垂型标准覆盖面积洒水喷头的布置

注：1设置单排洒水喷头的闭式系统，其洒水喷头间距应按地面不留漏喷空白点确定。
2严重危险级，或仓库危险级场所宜采用流量系数大于80的洒水喷头
【解析】根据《自动喷水灭火系统设计规范》GB50084-2017
6.2.3 一个报警阀组控制的洒水喷头数应符合下列规定：
1 湿式系统、预作用系统不宜超过800只；干式系统不宜超过500只；
2 当配水支管同时设置保护吊顶下方和上方空间的洒水喷头时，应只将数量较多一侧的洒水喷头计入报警阀组控制的洒水喷头总数。
3.指出该建筑内自动喷水灭火系统喷头设置中存在的问题，并说明理由。
【答案】问题（1）：超市内喷头采用正方形布置，喷头间距为4.0m。（0.5分）
理由：超市危险等级为中危险级二级，喷头采用正方形布置时间距不能大于3.4m。（0.5分）
问题（2）受格栅吊顶内梁等障碍物的影响，喷头设置在格栅吊顶下方。（0.5分）
理由：超市内采用通透率85%的格栅类吊顶，喷头应设置在吊顶上方。（0.5分）
问题（3）：商场内采用隐蔽式喷头。（0.5分）
理由：商场火灾危险等级为中危险级二级，隐蔽式喷头仅适用于轻危险级和中危险级Ⅰ级场所。（0.5分）
4.该建筑喷淋泵启动功能是否正常？并说明理由。
【答案】不正常。（1分）
理由：压力开关启泵属于连锁启泵，信号不经过消防联动控制器，与联动控制器状态无关，当联动控制器处于手动控制状态时依旧可以连锁启泵。（2分）
5.指出图中⑦、⑧、⑨、⑩、作用。

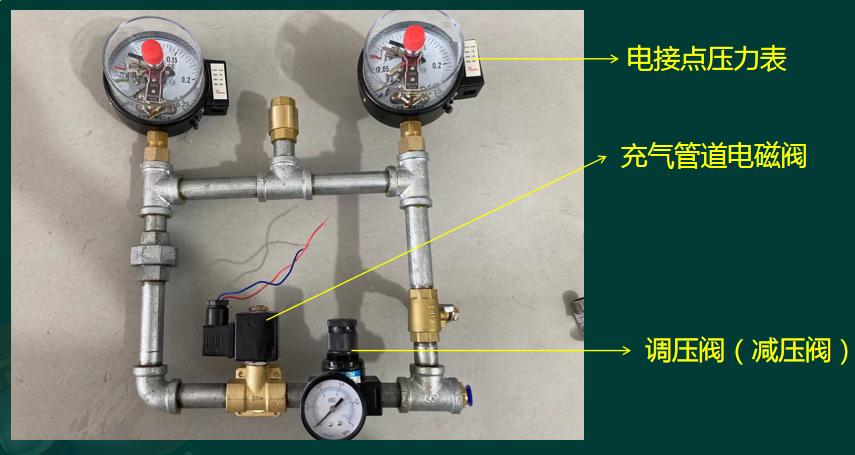

【答案】各个组件作用：
⑦：手动启动预作用报警阀组。（1分）
⑧：根据电信号，控制预作用报警阀开启。（1分）
⑨：根据电信号，控制系统侧充气和停止充气。（2分）
⑩：起到减压作用，避免过高气压冲击电接点压力表。（3分）
作用一：启停空气压缩机。（2分）
作用二：低气压报警和高气压报警。（2分）

你可能感兴趣的试题

1某政府办公大楼，地上7层，地下1层。地上楼层层高均为3.5m，每层建筑面积4000m² ，平均划分为2个防火分区。首层及二层为政务大厅，三层设有1个档案室和1个电子信息机房，其他部分均为办公用房，地下一层为汽车库。该建筑设置了火灾自动报警系统、气体灭火系统和自动喷水灭火系统等消防设施。
火灾自动报警控制器（联动型）每条报警总线回路最大负载能力为256个报警点位，每个防火分区有40个报警点，共设3条报警总线回路，其中一至二层为第一回路，三至五层为第二回路，六至七层为第三回路。每个楼层安装2只总线短路隔离器，分别安装在2个防火分区的分隔处。档案室和电子信息机房分别划分为1#和2#防护区，合用一套IG541组合分配气体灭火系统防护。
地下一层汽车库的疏散通道上设有1樘防火卷帘，在防火卷帘一侧设置有两只专门用于控制防火卷帘的点型感温火灾探测器。某消防技术服务机构受托对该办公大楼的消防设施进行检测，部分检测情况如下：
1.火灾自动报警系统检测
检测人员首先切断了火灾报警控制器（联动型）的所有外部控制连线。从第一回路拆下1只点型感烟火灾探测器，火灾报警控制器在20s时发出故障报警声、光信号，触发该回路上的另一只感烟火灾探测器，火灾报警控制器（联动型）在12s时显示火灾报警信息，故障报警声切换为火灾报警声。触发第二回路的一只感烟火灾探测器报警，火灾报警控制器发出火灾报警声、光信号，消音后，使用加烟器触发该回路上另一只感烟火灾探测器，火灾报警控制器只有光报警信号。使该回路上的一只感烟火灾探测器底座上的总线接线端子短路，火灾报警控制器显示40条探测器故障信息。同时触发第三回路上的10只点型感烟火灾探测器，火灾报警控制器死机。消除全部探测器的报警状态后，火灾报警控制器可以重新正常启动。重复以上全部操作，检测结果相同，经排查，控制器的线路和电源均无问题。
2.气体灭火系统检测
检测人员确认火灾自动报警控制器（联动型）和气体灭火控制器均处于自动控制状态后，进行以下检测：
（1）1#防护区检测：检测人员拆下1#防护区对应启动气瓶上的电磁阀，触发1#防护区内的1只点型感烟火灾探测器，并按下1只手动火灾报警按钮报警，防护区内外的声光报警装置发出声光报警信号，防护区的电动送排风阀门、防火阀、门、窗和泄压口关闭，气体灭火控制器开始延时计时，按下控制器上对应的紧急停止按钮，35s后检测人员观察到该电磁阀的驱动装置动作。
（2）2#防护区检测：检测人员拆下2#防护区对应驱动气瓶上的电磁阀，并按下防护区外的紧急启动按钮，防护区内外报警和开口封闭装置动作正常。手动使压力信号反馈装置动作，防护区外的气体喷放指示灯未点亮。
（3）检查灭火剂储存容器，发现有1只储气瓶压力表指针位于红区。
3.防火卷帘控制功能检测
检测人员在汽车库模拟火灾，触发防火卷帘一侧的2只点型感烟火灾探测器报警，该防火卷帘直接下降到地面。在消防联动控制器上手动控制防火卷帘上升，复位后，模拟火灾，使1只专门用于控制防火卷帘的感温火灾探测器报警，防火卷帘下降到距地面1.8m处。
根据以上材料，回答下列问题（31分）
1.指出该建筑火灾自动报警系统设置上存在的问题，并说明理由。
2.该建筑火灾自动报警系统的报警时间和报警功能是否存在问题？并分别说明理由。
3.该建筑火灾报警控制器死机的原因是什么？在对其进行维护保养时还应检测哪些内容？
4.指出该建筑IG541气体灭火系统在检测中存在的问题，并说明理由。
5.2#防护区气体喷放指示灯没有点亮，可能的原因有哪些？
6.指出该建筑防火卷帘控制功能上存在的问题，并说明理由。

点击查看答案进入在线模考

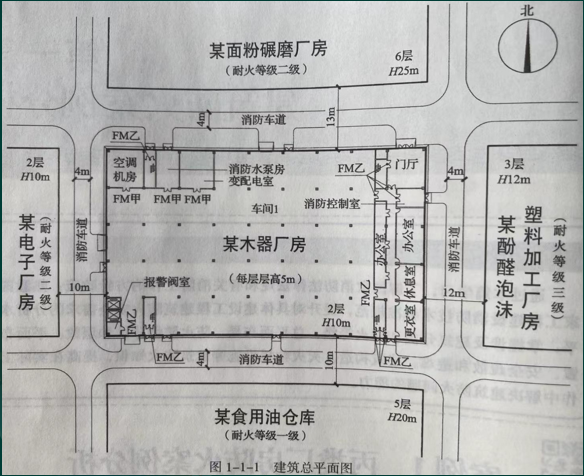

2某木器厂房，地上2层，钢筋混凝土结构，耐火等级为二级，每层划分为1个防火分区，建筑面积均为8000m2，共设置 4部不靠外墙且疏散楼梯净宽度均为1.1m的防烟楼梯间。该厂房的总平面布局及相关信息如图所示。该厂房内首层东侧设有建筑面积为500m²的独立办公、休息区，与其他部位采用耐火极限2.50h的防火隔墙、1.00h的楼板和乙级防火门进行分隔，且设有1个独立的安全出口；地上二层南侧设有一间靠外墙布置、建筑面积为60m2的中间仓库，与其他部位采用耐火极限4.00h的防火墙和耐火极限 1.50h的不燃性楼板分隔，储存主要成分均为甲苯和二甲苯的油漆和稀释剂；
