2018消防工程师消防安全案例分析计算题汇总（名师版）(14)

高压消防给水系统

临时高压消防给水系统（高压消防水箱稳压）

临时高压消防给水系统（稳压泵置于屋顶）

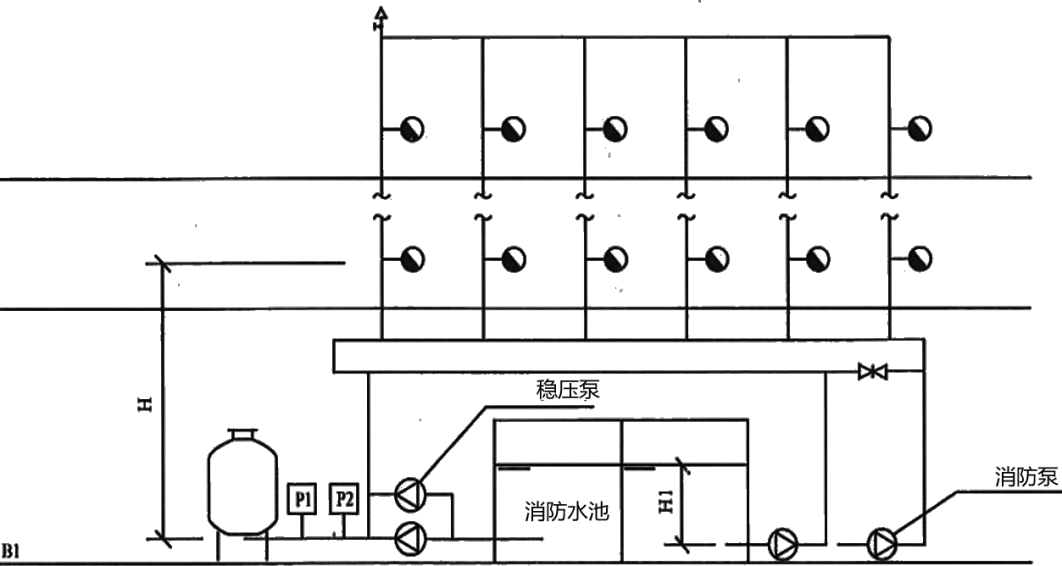

临时高压消防给水系统（稳压泵置于泵房）

例1：某高层公共建筑，设置由高位消防水箱稳压的临时高压系统，消防水泵和消防水池均设在地下一层，高位消防水箱最低水位与最不利点消火栓的高差为8m，与地下室消火栓高差为42m，消防水泵吸水口与消防水池的最高水位之间的高差为2m，消防水泵零流量时扬程为120m，该给水系统工作压力为（　　）Mpa。

A．1.2                        B．1.22

C．1.28                    D．1.62

【答案】B

4．消防水泵或消防给水所需要的设计扬程或设计压力

　　1）根据《消防给水及消火栓系统技术规范》GB50974-2014规定  10.1.7 消防水泵或消防给水所需要的设计扬程或设计压力，宜按下式计算：

　　P=k₂（ΣP_f+ΣP_p）+0.01H+P₀

　　式中：P——消防水泵或消防给水系统所需要的设计扬程或设计压力（MPa）；

　　P_f——管道沿程水头损失（MPa）；

　　P_p——管件和阀门等局部水头损失（MPa）

　　k₂——安全系数，可取1.20～1.40；宜根据管道的复杂程度和不可预见发生的管道变更所带来的不确定性；

　　H——当消防水泵从消防水池吸水时，H为最低有效水位至最不利水灭火设施的几何高差；当消防水泵从市政给水管网直接吸水时，H为火灾时市政给水管网在消防水泵入口处的设计压力值的高程至最不利水灭火设施的几何高差（m）；

　　P₀——最不利点水灭火设施所需的设计压力（MPa）。

　　2）根据《自动喷水灭火系统设计规范》GB50084-2017规定 9.2.4 水泵扬程或系统入口的供水压力应按下式计算：

　　H=（1.20~1.40） ΣP_p+P₀+Z-h_c

　　式中：H——水泵扬程或系统入口的供水压力（MPa）；

　　　　　ΣP_p——管道沿程和局部水头损失的累计值（MPa），报警阀的局部水头损失应按照产品样本或检测数据确定。当无上述数据时，湿式报警阀取值0.04MPa、干式报警阀组取值0.02MPa、预作用装置取值0.08MPa、雨淋报警阀组取值0.07MPa、水流指示器取值0.02MPa；

　　      P₀——最不利点喷头的工作压力（MPa）；

　　      Z——最不利点喷头与消防水池的最低水位或系统入口管中心线之间的高程差，当系统入口或消防水池高于最不利点处喷头时，Z应取负值（MPa）；
