机电工程
简答题背景资料

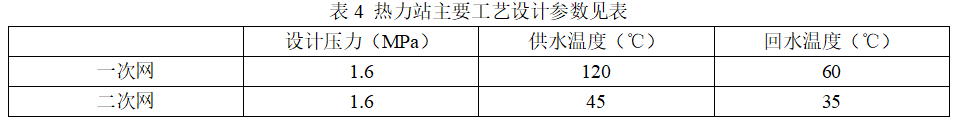

某住宅小区建设一座热力站，小区住宅楼采用低温地板辐射采暖系统供热，该热力站内的设备、管道、电气、台控系统等安装工程由某施工单位承担，该热力站主要工艺设计参数见表4，管道均采用无缝钢管，材质为20号钢。
热力站设计文件规定，管道在安装完成后以设计压力的1.5倍进行水压试验。项目部现有满足精度要求的量程分别为0~2.5MPa、0~4.0MPa、0~6.0MPa三种规格压力表。施工单位在机组安装完毕后，根据工程实际绘制的热力站内供热机组主要设备、工艺管道系统图如图4。经审查发现图4中管件、压力表及温度计安装存在多处错误，要求整改。

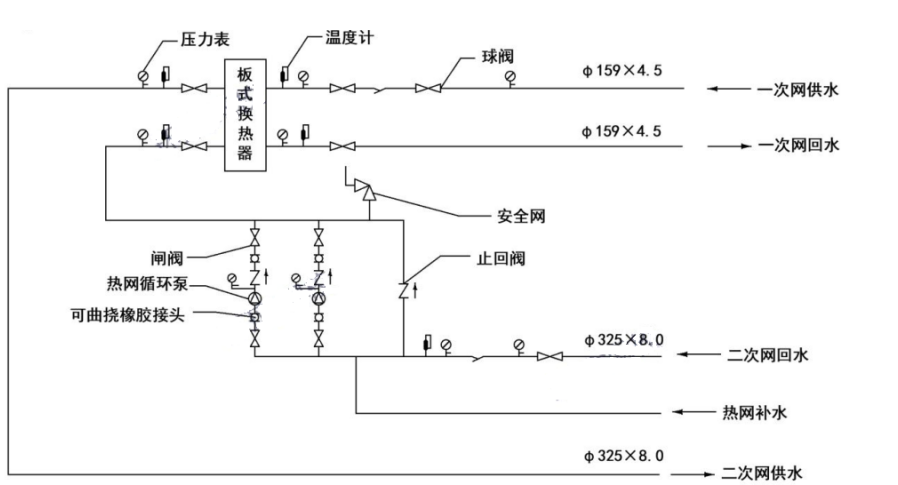

图4 热力站内供热机组主要设备、工艺管道系统图
施工合同要求热力站必须在规定的供热时间投入正常运行，以保证居民的供暖。为确保热力站工程按工期完成，项目部配备了八大员，施工单位确定机电工程施工进度目标，建立目标控制体系，明确施工现场进度控制人员及其分工，落实各管理层进度控制任务和责任。
工程竣工后，施工单位向热力站工程的建设单位提交竣工资料时，建设施工单位应同时提交特种设备管理的有关技术资料。
【问题】
1.找出图中的错误之处并写出整改措施。
2.根据一、二次网水压试验要求，判断项目部三种规格的压力表哪种合适？
3.补充完整施工单位工程进度控制的组织措施。
4.八大员为哪些人员？
某住宅小区建设一座热力站，小区住宅楼采用低温地板辐射采暖系统供热，该热力站内的设备、管道、电气、台控系统等安装工程由某施工单位承担，该热力站主要工艺设计参数见表4，管道均采用无缝钢管，材质为20号钢。
热力站设计文件规定，管道在安装完成后以设计压力的1.5倍进行水压试验。项目部现有满足精度要求的量程分别为0~2.5MPa、0~4.0MPa、0~6.0MPa三种规格压力表。施工单位在机组安装完毕后，根据工程实际绘制的热力站内供热机组主要设备、工艺管道系统图如图4。经审查发现图4中管件、压力表及温度计安装存在多处错误，要求整改。
图4 热力站内供热机组主要设备、工艺管道系统图
施工合同要求热力站必须在规定的供热时间投入正常运行，以保证居民的供暖。为确保热力站工程按工期完成，项目部配备了八大员，施工单位确定机电工程施工进度目标，建立目标控制体系，明确施工现场进度控制人员及其分工，落实各管理层进度控制任务和责任。
工程竣工后，施工单位向热力站工程的建设单位提交竣工资料时，建设施工单位应同时提交特种设备管理的有关技术资料。
【问题】
1.找出图中的错误之处并写出整改措施。
2.根据一、二次网水压试验要求，判断项目部三种规格的压力表哪种合适？
3.补充完整施工单位工程进度控制的组织措施。
4.八大员为哪些人员？
参考答案：暂无进入在线模考
1.
（1）.二次网供水管道上压力表和温度计安装错误，整改：压力计应该安装在温度计的上游部位，
（2）.温度计安装在球阀、闸阀及热网循环泵附近错误，整改：温度计应安装在温度截止变化灵敏及具有代表性的地方。
（3）.可曲挠橡胶接头安装在止回阀后错误。整改：应安装在热网循环泵后。
（4）.安全阀和止回阀安装错误，整改：应安装在水泵总出水管上。
2.一、二次管网水压试验压力为1.6MPa×1.5=2.4MPa。
压力表的满刻度值应为被测最大压力的1.5~2倍，即2.4MPa×1.5=3.6MPa，2.4MPa×2=4.8MPa，选用的压力表满刻度值应为3.6~4.8MPa，
所以，0~4.0MPa的压力表合适。【还要考虑精度、准确度问题】
3. 施工单位工程进度控制的组织措施还包括：
（1）建立工程进度报告制度，建立进度信息沟通网络，实施进度计划的检查分析制度。
（2）建立施工进度协调会议制度，包括协调会议举行的时间、地点、参加人员等。
（3）建立机电工程图纸会审、工程变更和设计变更管理制度。建立进度计划审核 制度和进度计划实施中的检查分析制度。
4. 施工员、材料员、安全员、机械员、劳务员、资 料员、质量员、标准员
（1）.二次网供水管道上压力表和温度计安装错误，整改：压力计应该安装在温度计的上游部位，
（2）.温度计安装在球阀、闸阀及热网循环泵附近错误，整改：温度计应安装在温度截止变化灵敏及具有代表性的地方。
（3）.可曲挠橡胶接头安装在止回阀后错误。整改：应安装在热网循环泵后。
（4）.安全阀和止回阀安装错误，整改：应安装在水泵总出水管上。
2.一、二次管网水压试验压力为1.6MPa×1.5=2.4MPa。
压力表的满刻度值应为被测最大压力的1.5~2倍，即2.4MPa×1.5=3.6MPa，2.4MPa×2=4.8MPa，选用的压力表满刻度值应为3.6~4.8MPa，
所以，0~4.0MPa的压力表合适。【还要考虑精度、准确度问题】
3. 施工单位工程进度控制的组织措施还包括：
（1）建立工程进度报告制度，建立进度信息沟通网络，实施进度计划的检查分析制度。
（2）建立施工进度协调会议制度，包括协调会议举行的时间、地点、参加人员等。
（3）建立机电工程图纸会审、工程变更和设计变更管理制度。建立进度计划审核 制度和进度计划实施中的检查分析制度。
4. 施工员、材料员、安全员、机械员、劳务员、资 料员、质量员、标准员
