简答题某安装公司承接一项柴油加氢装置压缩单元扩建工程。工程内容包括压缩机组、桥式起重机、工艺管道、电气及自动化仪表等安装;压缩机由机身、中体、汽缸、曲轴、锅卷、中间冷却器、缓冲罐、管道等组成，属于压力容器的中间冷却器、缓冲罐安装在厂房一层，压缩机本体安装在厂房二层，压缩机组部件到货，单件最大重量 9.6t。
工程完工后，安装公司编制了压缩机组吊装运输专项施工方案，因厂房内检修用桥式起重机不能满足机组部件的吊装要求，采用了在设备吊装口上部设置吊点、由卷扬机-滑轮组系统提升机组部件至二层平台、利用搬运小坦克配合手拉葫芦牵引设备部件至基础、再用千斤顶就位的起重运输工艺方法。

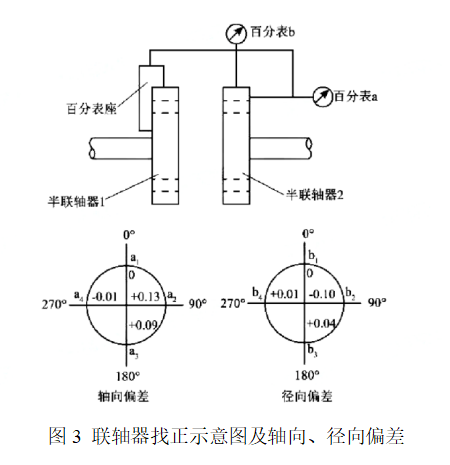

压缩机组初步找正合格后，作业人员采用双表法进行联轴器对中找正。百分表安装后，两轴同时转动，根据百分表读数计算轴向、径向偏差。联轴器找正示意图及轴向、径向偏差如图3所示，找正用百分表检定合格且在有效期内。
【问题】
1.根据图4中的轴向、径向偏差分析百分表读数是否正常?说明理由。
工程完工后，安装公司编制了压缩机组吊装运输专项施工方案，因厂房内检修用桥式起重机不能满足机组部件的吊装要求，采用了在设备吊装口上部设置吊点、由卷扬机-滑轮组系统提升机组部件至二层平台、利用搬运小坦克配合手拉葫芦牵引设备部件至基础、再用千斤顶就位的起重运输工艺方法。
压缩机组初步找正合格后，作业人员采用双表法进行联轴器对中找正。百分表安装后，两轴同时转动，根据百分表读数计算轴向、径向偏差。联轴器找正示意图及轴向、径向偏差如图3所示，找正用百分表检定合格且在有效期内。
【问题】
1.根据图4中的轴向、径向偏差分析百分表读数是否正常?说明理由。
参考答案：暂无进入在线模考
1.凸缘联轴器装配，应使两个半联轴器的端面紧密接触，两轴心的径向和轴向位移不应大于0.03mm。
轴向偏差：0+0.09与（-0.01）+0.13相差0.03，轴向百分表读数正常。
径向偏差：0+0.04与0.01+（-0.1）相差0.05，径向百分表读数不正常。
轴向偏差：0+0.09与（-0.01）+0.13相差0.03，轴向百分表读数正常。
径向偏差：0+0.04与0.01+（-0.1）相差0.05，径向百分表读数不正常。
