简答题【背景资料】
安装公司承接某工业厂房蒸汽系统安装，系统热源来自两台蒸汽锅炉，锅炉单台额定蒸发量12t/h，锅炉出口蒸汽压力1.0Mpa，蒸汽温度195℃。蒸汽主管采用φ219x6mm无缝钢管，安装高度H+3.2m，管道采用70mm厚岩棉保温，蒸汽主管全部采用氧弧焊焊接。
安装公司进场后，编制了施工组织设计和施工方案。在蒸汽管道支、吊架安装（见图4）设计交底时，监理工程师要求修改滑动支架高度、吊架的吊点安装位置、锅炉到达现场后，安装公司、监理单位和设计单位共同进行了进场验收。

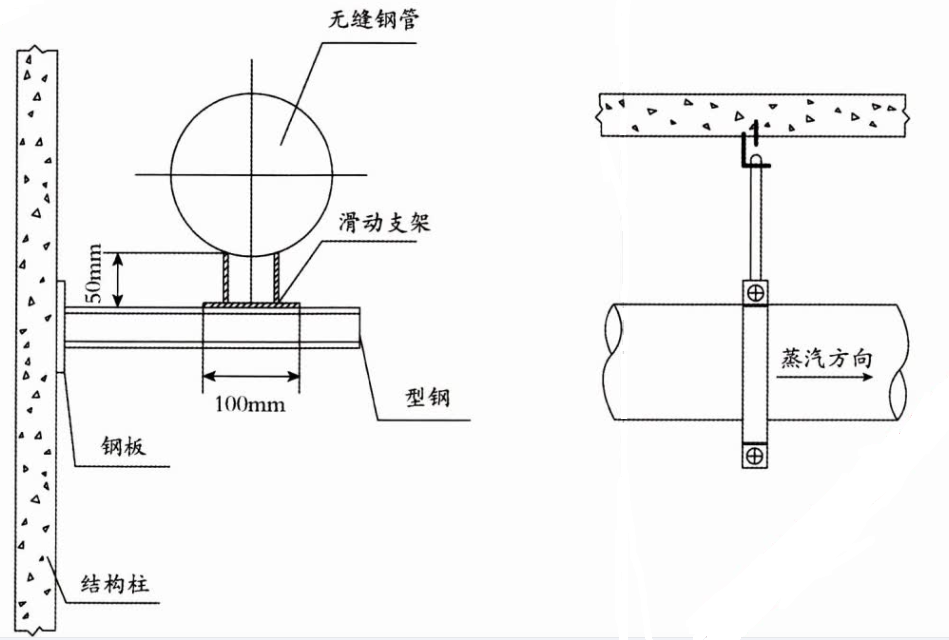

蒸汽管道支、吊架安装示意图
问题
1.图4中的滑动支架高度及吊点的安装位置应如何修改？

参考答案：暂无进入在线模考

1.
(1)滑动支架高度修改如下：滑动支架的高度应稍大于保温层的厚度，背景中管道采用70mm厚岩棉保温，滑动支架高度为50mm,应增加支架高度稍大于70mm。
(2)吊点安装位置修改如下：蒸汽管道有热位移，其吊杆应偏置安装，吊点应设在位移的反方向，按位移值的1/2偏位安装。
